腳手板、鋼跳板生產設備: 分享至：

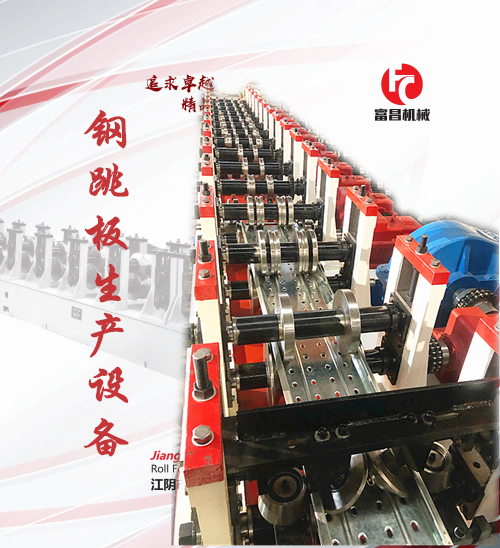

沖孔鋼踏板生產線

　　 沖孔腳踏板(鋼跳板)生產線

（踏板、封頭合用型）

二、成型工藝

踏板生產原理：放料——自動校平——伺服送料——連續沖孔——成型——定尺、切斷——收料臺

封頭板生產原理：放料——自動校平——伺服送料——連續沖孔—出料

三、機組性能

3.1 板材厚度：1.2≤∮≤2.0㎜

板材寬度：≤410㎜

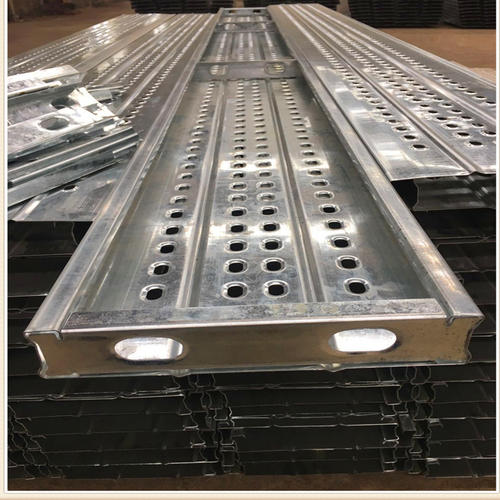

產品規格：240X45、240X50、240X55、250X50、250X55（沖模暫定240X55MM）

（常規）

產品：孔型橢圓防滑孔

產品寬度： 240-250

產品高度： 55mm

產品長度：待定

3．2生產線速度：1-10米/分鐘（約4-6片/分鐘）

3．3生產占地面積：長35米X寬3米

3．4裝機總?cè)萘浚?/span>約45kw

四、設備組成

設備主要由被動放料機、校平機、伺服送料機、連續性沖孔、沖床、成型部分、液壓切斷部分、收料臺、電器控制柜等部件組成。

5、4連續沖孔部分 (氣源由需方自備)

5.4.1沖床：JH21-125T（客戶自備）

5.4.2 沖載力：125噸

5.4.3沖模材質：GCr12淬火處理，硬度達到58-62°

5.4.4 沖模數量：沖孔模具兩套（踏板沖模一副、封頭板沖模一付）

5.4.5 功率： 11kw

5、5成型主機

5、5、1機架： GY160型成型主機約18架。機組采用HT200龍門式鑄鐵牌坊架，輥軸直徑φ80，輥軸材質40Cr，調質處理。單出軸下傳動齒輪箱電機功率22KW，變頻調速。 ZQ5減速機，側立輥架3付，底座用碳鋼板焊接。軋制速度1-10米/min，軋制厚度范圍1.2-1.8mm。
