腳手板、鋼跳板生產設備
分享至:

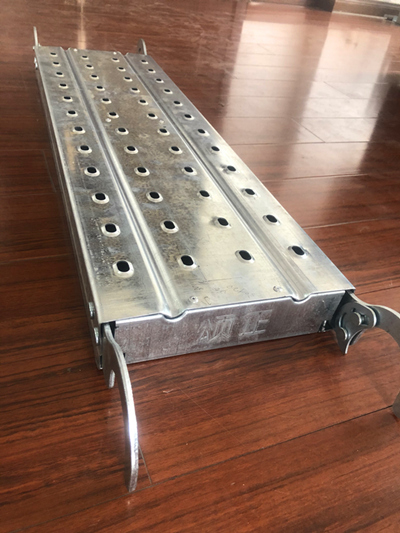

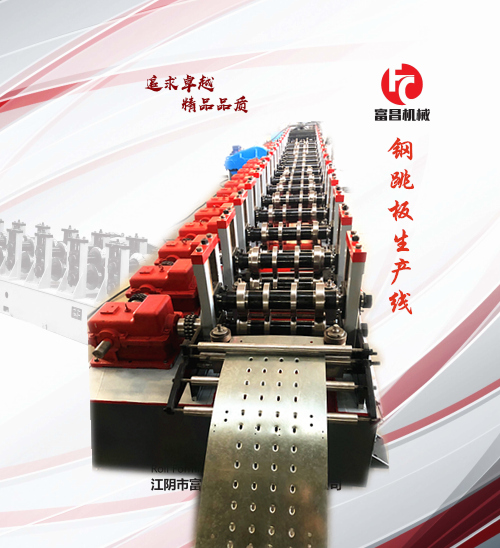

沖孔鋼跳板生產線



沖孔腳踏板(鋼跳板)生產線

    ( 踏板、封頭合用型)

二、成型工藝

踏板生產原理:放料——自動校平——伺服送料——連續沖孔——成型——定尺、切斷——收料臺

封頭板生產原理:放料——自動校平——伺服送料——連續沖孔—出料



三、機組性能

3.1  板材厚度:1.2≤∮≤2.0㎜

   板材寬度:≤410㎜

   產品規格:240X45、240X50、240X55、250X50、250X55(沖模暫定240X55MM

                                      (常規)

   產品:    孔型橢圓防滑孔

   產品寬度:  240-250

   產品高度:   55mm

    產品長度:    待定

3.2生產線速度:1-10米/分鐘(約4-6片/分鐘)

3.3生產占地面積:長35米X寬3米

3.4裝機總?cè)萘浚杭s45kw



四、設備組成

     設備主要由被動放料機、校平機、伺服送料機、連續性沖孔、沖床、成型部分、液壓切斷部分、收料臺、電器控制柜等部件組成。

5、4連續沖孔部分 (氣源由需方自備)

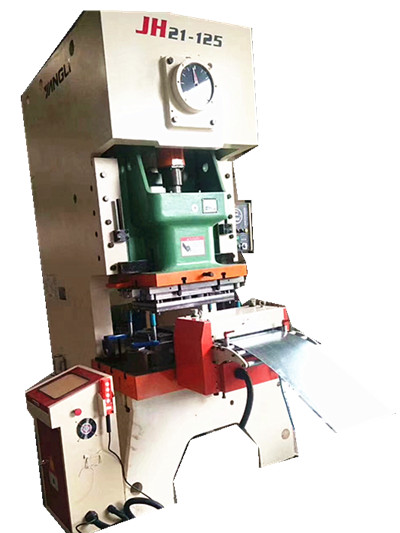

5.4.1沖床:JH21-125T(客戶自備)

5.4.2 沖載力:125噸

 5.4.3沖模材質:GCr12淬火處理,硬度達到58-62°

    5.4.4 沖模數量:沖孔模具兩套(踏板沖模一副、封頭板沖模一付)

5.4.5 功率: 11kw

5、5成型主機

5、5、1機架: GY160型成型主機約18架。機組采用HT200龍門式鑄鐵牌坊架,輥軸直徑φ80,輥 軸材質40Cr,調質處理。單出軸下傳動齒輪箱電機功率22KW,變頻調速。 ZQ5減速機,側立輥架3付,底座用碳鋼板焊接。軋制速度1-10米/min,軋制厚度范圍1.2-1.8mm。

5、5、2成型機架18架

5、5、3軋輥軸直徑:¢80mm,材質40Cr,調質處理

5、5、4滾輪材質:GCr15鍛件,整體淬火處理,硬度HRC56-62o

5、5、5電機功率:22kw電機,變頻調速,ZQ500減速機

   5、5、6 .傳動方式:每道次獨立齒輪分配箱傳動

5.6液壓切斷部分

5、6、1液壓跟蹤,切斷時不停機隨動切斷,氣動插孔定位,氣動復位。

液壓站功率:5.5KW

切斷刀片材質:Cr12,淬火處理。

切斷刀片數量:1付(240X55)





可根據型材圖紙及實際需求制造設備!

咨詢熱線:13861828986(微信同步)
